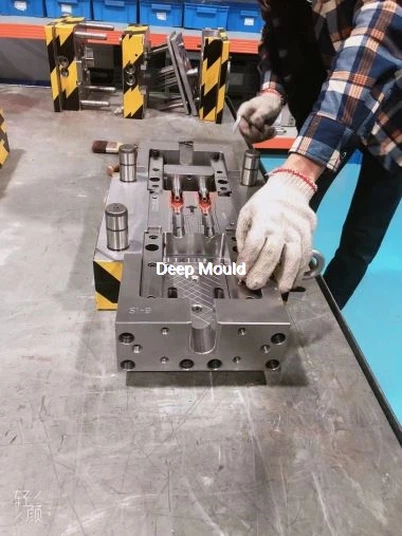

Umburðarlyndi á plastmótuðum hlutum
Samkvæmt Din 16742-2013 útgáfu.
Almennt
Sjálfstæðisreglan samkvæmt DIN EN ISO 8015 gildir þegar þessi staðall er notaður.
Frávik frá þessari meginreglu (td kröfur um umslag> Stærð ISO 14405 ⓔ Mótaðar hlutateikningar eða CAD gagnaskrár samsvara nafnfræðilegu rúmfræði. Umburðarlyndi er samhverft við nafnfræðina. Ósamhverfri vikmörk fyrir stærðir (td passa mál) skal breytt í samhverfu umburðarreit staðsetningu með formlegri breytingu á nafnvídd í þoli meðaltal víddarC: 100-0,6 99,7 ± 0,3. Skilgreina málsmeðferðina við sannprófunina á einstakan hátt. Sérstaklega þegar um er að ræða stöðuga hluti sem ekki eru víddar, er mælingarhugtakið sérstakt mikilvæg (virkni, viðmiðunarkerfi og ofákvörðun, þyngdaráhrif, sýndarefni osfrv.), Sjá einnig DIN ISO 10579. Ekki þarf að hafna plastmótaðum hlutum þar sem ekki er farið í almenna vikmörkin ekki að vera sjálfkrafa hafnað ef aðgerðin er ekki skert. Þegar um er að ræða marga hluti skal þolahópurinn ákvarða fyrir hvert efni og gefið til kynna sem sérstakt almennt þol (td harður hluti samkvæmt Tg 4, mjúkur hluti samkvæmt Tg 7). Því minna nákvæmu efnið er grundvöllur þolsákvörðunar þegar um er að ræða margar efnisstærðir. 23 gráðu ± 2 K og 50 % ± 10 % hlutfallslegt loft rakastig er skilgreint sem venjulegt andrúmsloft í plastsviðinu í DIN EN ISO 291. Það skal gefið til kynna á merkingarreitnum Eftirfarandi athugasemd: "Umburðarlyndi ISO 8015 - DIN EN ISO 291: 2008-08". Óbein umburðarlyndi með almennum vikmörkum Aðeins röð 1 (venjuleg framleiðsla) samkvæmt töflu 8 gildir um almenn vikmörk. Almennt vikmörk skulu tilgreind á eða á merkingarreitnum, til dæmis: Almennt vikmörk DIN 16742 - TG6. Sniðarform vikmörkin eiga við sem almenn vikmörk, viðmiðunarkerfi skal ákvörðuð fyrir þetta. Ætti að leggja fram almennar umburðarlyndir víddir fyrir stefnumörkun víddar, verður að gefa þær til kynna með tilliti til hagkvæmni í teikningunni. Bein umburðarlyndi eftir víddar vísbendingu við nafnvídd Samþykkisvíddir eru öll bein umburðarlynd einkenni. Allar víddir með almennum vikmörkum eru ekki teknar til greina í prófunarskránni. Staðaþol eru ekki almenn vikmörk. Ef krafist er af aðgerðinni skulu þeir færðir beint í teikninguna. Víddþol skal vera beinlínis tilgreind með víddum fyrir mótaðar hlutar víddir með réttlætanlegum kröfum um hávíddar stöðugleika. Þegar það er gert skal tekið fram að víddarlínur eða stig tákna skoðunarvíddir (tilvísunarvíddir, staðfestingarvíddir). Fjöldi beint umburðarlyndra víddar á hvern mótaðan hluta skal haldið eins lágum og mögulegt er af efnahagslegum ástæðum.
Umburðarlyndi á drögum að sjónarhornum
Drög (einnig drög að sjónarhornum) eru tilhneigingar af völdum framleiðslu á mótaðStefna hreyfanlegra verkfærahluta (td kýli, hliðarlokar, kjálkar), sem eru tilgreindir sem óaðskiljanlegurHluti í mótaðri teikningum eða CAD gagnaskrám mótaðs hluta framleiðanda fyrir verkfæriHönnun og verkfæragerð auk framleiðslu á hlutum. Mismunur á halla víddHönnun er ekki hluti af víddarþoli eða frávikum frá formi og staðsetningu.
Mælingarpunktar skulu skilgreindir á viðeigandi svæðum fyrir virkni stærð í forskriftinni til aðSkilgreindu tveggja stiga víddir.
5.5 vídd, þol og mæling á radíum
Lágmark 90 gráðu hringjasviðsins skal vera til staðar sem mælanleg útlínur fyrir forskriftradíus.AthugiðRadíus getur að öðrum kosti þegið með sniðsformum.
Forskrift frjálsra yfirborðs
Tilgreina skal frjáls formflöt með sniðþoli. Staðfestingin skal samræmd.
Mótunarsamsetningareiginleikar
Almennt
Þessi staðall inniheldur ekki neina gerð lista fyrir mótun efnasambönd eða verkefni þeirra til að náFramleiðslunákvæmni. Hugla að nákvæmni sem tengjast nákvæmni skal taka til greina til að gefa til kynna almennaVerkefnakerfi fyrir mikinn fjölda og fjölbreytni mótunarefnasambanda.
Mótun rýrnun og rýrnun anisotropies
Mótun rýrnun (VS) er hlutfallslegur munur á vídd tólsinsLW við 23 gráðu ± 2 Kog samsvarandi mótaðir hlutavíddirLF 16 klst. Til 24 klst. Eftir framleiðslu, geymd þar til mælingog mældur við 23 gráðu ± 2 K og 50 % ± 10 % rakastig.
Það er reiknað út samkvæmt jöfnu
(1). 1 ×100 [%] = − LlWF Vs
(1) HvarLF er mótað hlutverk;LW er tólið útlínur vídd.
Mótun rýrnun fyrir hitauppstreymi og hitauppstreymi er ákvörðuð (td prófplötur)Samkvæmt din en iso 294-4 og fyrir hitauppstreymi samkvæmt ISO 2577 á stöðluðum prófum.
Líkamlegar orsakir mótunar rýrnun og áhrif áhrifaþátta eru sýndar í viðauka B ogViðauki F.Rýrnun anisotropy er magngreind með algiltute mismunur ∆Vs frá mótun rýrnun þversum tilBræðið flæðisstefna vs┴ og mótun rýrnun samsíða bræðslustreyminu vsII. Sjá jöfnu
(2). ∆Vs=i vs┴ - vsIII (2) Líkamlegar helstu orsakir eru: mótun hindranir vegna mismunandi hitauppstreymis með storknuðum mörkalögum, efnistyrkur og staðbundið mismunandi hitastig tækja sem og með áhrifum mótaðs hlutanshönnun; Mismunur á mótun vegna anisotropic styrkingarefni
(td dúkur, prjónaðir dúkur, víkingar); Stefnumótun fyllingar og styrkingarefna, sameinda og formfræðilegra mannvirkja vegna flæðisFerlar vegna klippingar og lengingarstreymis. Sérstaklega agna lögun og stærðarhlutfall (lengdþykktarhlutfall eða hliðarþykkt hlutfall) fyllingar- og styrkingarefnanna hefur áhrif á anisotropyEinkenni.
Það er hægt að fá frá fjölbreyttum áhrifum á mótun rýrnun og rýrnun anisotropy semTöluleg gildi eru aðeins reaListandi sem sviðsgögn. Dreifingin á mótun rýrnun ∆S erdregið af öfgafullum gildum vsMaxog vsmín. Það er reiknað út samkvæmt jöfnu
(3). ∆S=vsMax- vsmín
(3) Stærðarsvið rýrnunardreifingarinnar getur haft áhrif á framleiðsluskilyrði (hagræðing ferla),Mismunur á mótum sem tengjast lotu, mótaður hluti lögun og spora tækni.Meðaltal reiknað gildi mótunar rýrnun vsR eru forskriftir fyrir verkfærahönnun, smíði ogSýnataka verkfæranna. Það er reiknað samkvæmt jöfnu (4).VsR = 0,5 (VsMax+ Vsmín)
(4) Þetta reiknað gildi, sem er grunnur fyrir verkfærahönnun, er fyrst og fremst búist við mótaðri hlutanumFramleiðandi, þar sem sá síðarnefndi getur haft virkan áhrif á rýrnunina í takmörkum og hefur venjulega samsvarandi gögn.
Þeir geta verið búnir til sem aukaafurð frá mælingum á víddareftirliti. Í sérstökum tilvikum,Gera skal rýrnunargildi nákvæmari með sýnatöku með svipuðum verkfærum. Að auki mótaði hlutinnFramleiðandi getur notað samsvarandi gögn og reynslu af framleiðanda mótunar efnasambandsins.
Ítilfelli af greinilegri rýrnun anisotropy, rýrnunarmunurinn er hægt að líta á að takmörkuðu leyti meðvíddarákvæði í tólinu. TölvuaðstoðYfirlýsingar um rýrnun og aflögun gætu verið fær um að veita upplýsingar varðandi þetta. Rýrnunardreifingin hefur einnig veruleg þýðingu fyrir nákvæma framleiðslunákvæmni. Það er áætlað að þetta gildi svið sé í samræmi við reynslu mótaðs hlutaframleiðanda.
Athugið ef ekki er hægt að líta á rýrnun anisotropy í útlínuútreikningnum, er stærri rýrnun dreifingar og þess vegna búast við aflögun. Tímabær samhæfing milli viðskiptavinarins og mótaðs hluta framleiðanda er nauðsynleg hvað varðar þetta.
